Le cycle thermodynamique d’un réacteur d’avion repose sur quatre transformations successives du fluide : compression adiabatique, combustion isobare, détente adiabatique et éjection. Chaque étage du moteur correspond à l’une de ces phases, et la qualité de leur enchaînement détermine le rendement global de la machine. Comprendre ce cycle, c’est saisir pourquoi un turboréacteur moderne tire l’essentiel de sa poussée non pas des gaz brûlés, mais du flux d’air froid brassé par la soufflante.
Flux secondaire et taux de dilution : où se fabrique vraiment la poussée d’un turboréacteur

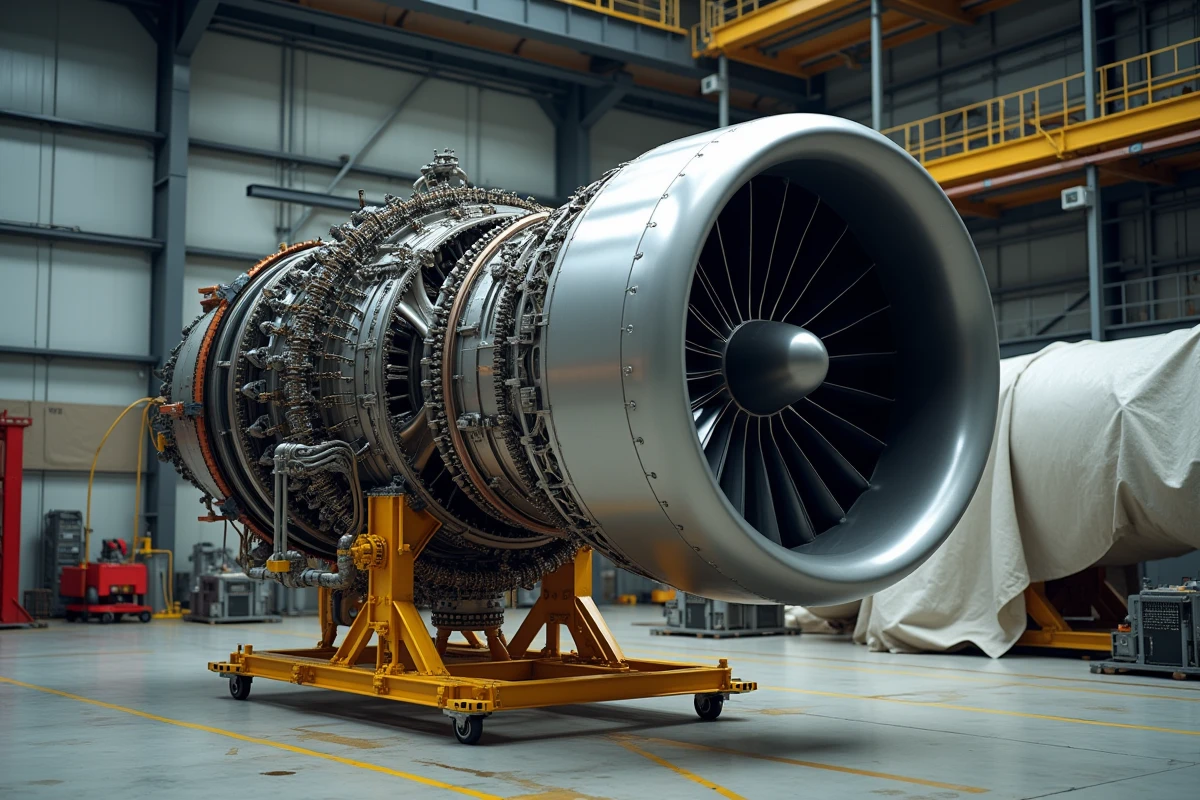

Sur un turbofan à fort taux de dilution, la majorité de la poussée provient du flux secondaire, pas du cœur chaud. Le fan aspire une masse d’air considérable dont seule une fraction entre dans le compresseur haute pression. Le reste contourne le générateur de gaz par le canal annulaire externe et génère une poussée froide à basse vitesse d’éjection.
A lire aussi : Phases de l'interface : Décryptage complet des étapes clés à connaître
Ce principe change la répartition énergétique du moteur. Plus le taux de dilution augmente, plus le rapport entre débit d’air secondaire et débit d’air primaire s’éloigne de l’unité. Sur les architectures récentes, ce ratio dépasse largement les valeurs des premiers turbofans civils.
La conséquence directe est une réduction du bruit et de la consommation spécifique. Accélérer un grand volume d’air à vitesse modérée produit plus de poussée, à énergie égale, qu’éjecter un petit volume à très haute vitesse. Nous observons ici l’application directe de la relation entre quantité de mouvement et rendement propulsif.
A lire aussi : Risques d'utiliser un VPN : Précautions à connaître et astuces pour se protéger en ligne
Compression et chambre de combustion : le cœur thermique du réacteur d’avion
Étages de compression
L’air capté par l’entrée d’air subit une montée en pression progressive à travers les étages du compresseur. Chaque rangée d’aubes rotatives accélère le fluide, et chaque rangée d’aubes fixes (stator) le ralentit pour convertir l’énergie cinétique en pression statique. La compression totale atteint des rapports élevés sur les moteurs civils actuels.
Un point technique souvent sous-estimé : la gestion du décrochage aérodynamique des aubes (surge et stall). Les vannes de décharge (bleed valves) et les aubes à calage variable protègent le compresseur contre le pompage, un phénomène qui inverse brutalement le flux et peut endommager le moteur.
Combustion du kérosène

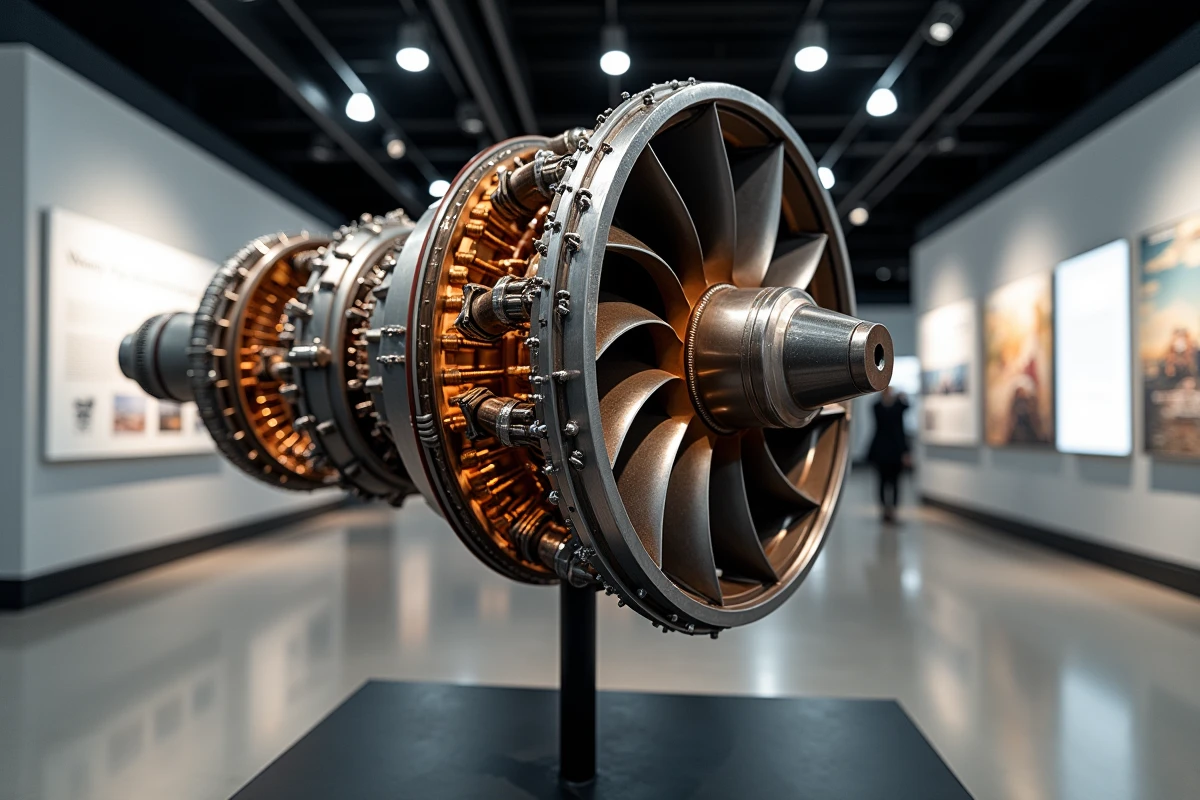

Le kérosène (Jet A-1) est injecté sous forme de brouillard fin dans la chambre de combustion. La réaction chimique libère de l’énergie thermique à pression quasi constante, ce qui correspond à la phase isobare du cycle de Brayton. La température en sortie de chambre atteint des niveaux que seuls les superalliages monocristallins et les barrières thermiques céramiques rendent supportables pour les aubes de turbine haute pression.
La conception de la chambre vise trois objectifs simultanés :
- Assurer un mélange air-carburant homogène pour limiter la formation de suies et de NOx, avec des géométries de swirlers optimisées pour la stabilité de flamme.
- Maintenir la combustion stable sur toute la plage de régime, du ralenti sol à la poussée maximale au décollage.
- Refroidir les parois par films d’air secondaire qui isolent la structure métallique du flux chaud central.
Détente, turbine et éjection : convertir l’énergie thermique en poussée
Les gaz chauds sortent de la chambre de combustion et traversent la turbine haute pression, dont le rôle unique est d’entraîner le compresseur haute pression auquel elle est liée par le même arbre. La turbine basse pression, en aval, entraîne le fan et le compresseur basse pression via un second arbre coaxial.
Chaque étage de turbine extrait juste l’énergie nécessaire à l’entraînement de son compresseur associé. Le reste de l’énergie des gaz se transforme en énergie cinétique dans la tuyère d’éjection, produisant la composante chaude de la poussée.
La tuyère convergente accélère le flux jusqu’à des vitesses proches de Mach 1 en régime subsonique. Sur les applications militaires, une tuyère convergente-divergente permet de dépasser cette limite. En aviation civile, la quasi-totalité des moteurs utilisent une tuyère convergente simple, le complément de poussée étant assuré par le flux froid du fan.
Hydrogène et cycle moteur : ce que changent les essais Rolls-Royce et easyJet
Rolls-Royce et easyJet ont mené des essais sur un moteur civil alimenté en hydrogène, atteignant la pleine puissance de décollage. Ce résultat démontre que le cycle de Brayton reste valide avec un carburant sans carbone, mais les contraintes d’intégration changent radicalement.
L’hydrogène ne produit pas de CO₂ à la combustion, ce qui supprime l’un des postes majeurs d’émissions de l’aviation. En revanche, la molécule pose des problèmes spécifiques : densité énergétique volumique faible (nécessité de réservoirs cryogéniques volumineux), risque de fragilisation des métaux, et gestion de la vapeur d’eau en altitude, dont l’impact climatique via les traînées de condensation reste un sujet de recherche ouvert.
Du point de vue du cycle moteur, la température de flamme de l’hydrogène diffère de celle du kérosène, ce qui impose un recalibrage des injecteurs, de la dilution dans la chambre et du refroidissement des aubes. Le passage à l’hydrogène ne simplifie pas le moteur, il en déplace les contraintes techniques.
Rendement global du cycle : pertes et marges d’optimisation du turboréacteur
Le rendement thermodynamique théorique du cycle de Brayton dépend du rapport de pression global et de la température maximale en entrée turbine. En pratique, chaque composant introduit des pertes :
- Pertes par friction et recirculation dans le compresseur, mesurées par le rendement polytropique de chaque étage.
- Pertes de charge dans la chambre de combustion liées à la géométrie des injecteurs et au mélange.
- Pertes de refroidissement turbine : l’air prélevé sur le compresseur pour refroidir les aubes ne participe pas au cycle thermique, ce qui réduit le travail net disponible.
- Pertes dans la tuyère par imperfections géométriques et couches limites.
Les architectures à fort taux de dilution améliorent le rendement propulsif, mais augmentent la traînée du nacelle et la masse du fan. Nous observons un compromis permanent entre rendement thermique (pousser la température et la pression) et rendement propulsif (augmenter le débit d’air à basse vitesse).
L’optimisation se joue désormais sur des gains de quelques fractions de pourcent par composant : revêtements abradables, étanchéité des jeux en bout d’aube, contrôle actif du jeu turbine. Chaque dixième de point de rendement récupéré se traduit par des tonnes de kérosène économisées sur la durée de vie d’une flotte.
